Type 321-900-støtterammen til Bailey-broer er lavet af vinkelstål og forbinder to sæt Bailey-bropaneler til en enkelt enhed, hvilket øger strukturens stabilitet og stivhed. Det kan prale af kernef...

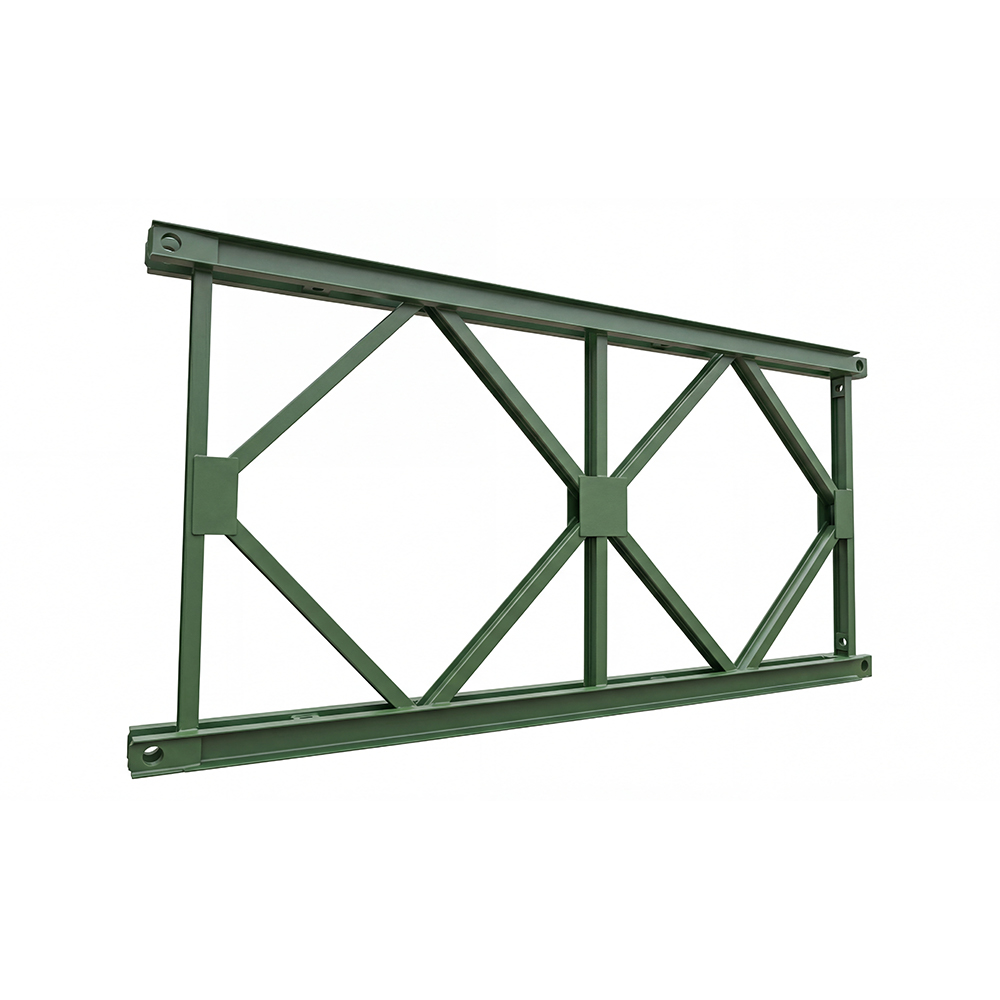

Se detaljerType 321 - Pladsstøbt støttestruktur Bailey-bropaneler: Kordeelementerne på Bailey-bropanelerne er lavet af dobbeltsektion 10# kanalstål, og de lodrette og diagonale elementer er lavet af 8# I-bjælker. Hele strukturen er svejset til en "kryds"-form, hvilket resulterer i en stabil og pålidelig struktur, der ikke er tilbøjelig til at vride eller deformere. Kordeelementernes teoretiske bæreevne er 560 KN, de vertikale elementers teoretiske bæreevne er 560 KN, og diagonalelementernes teoretiske bæreevne er 171,5 KN. Bailey-panelerne fungerer som de vigtigste bærende komponenter på hele broen og er forbundet med Bailey-stifter.
| Ydre dimensioner | 3115*1500*176mm |
| Center Afstand Dimensioner | 3000*1400mm |
| Materiale | Q355B |
