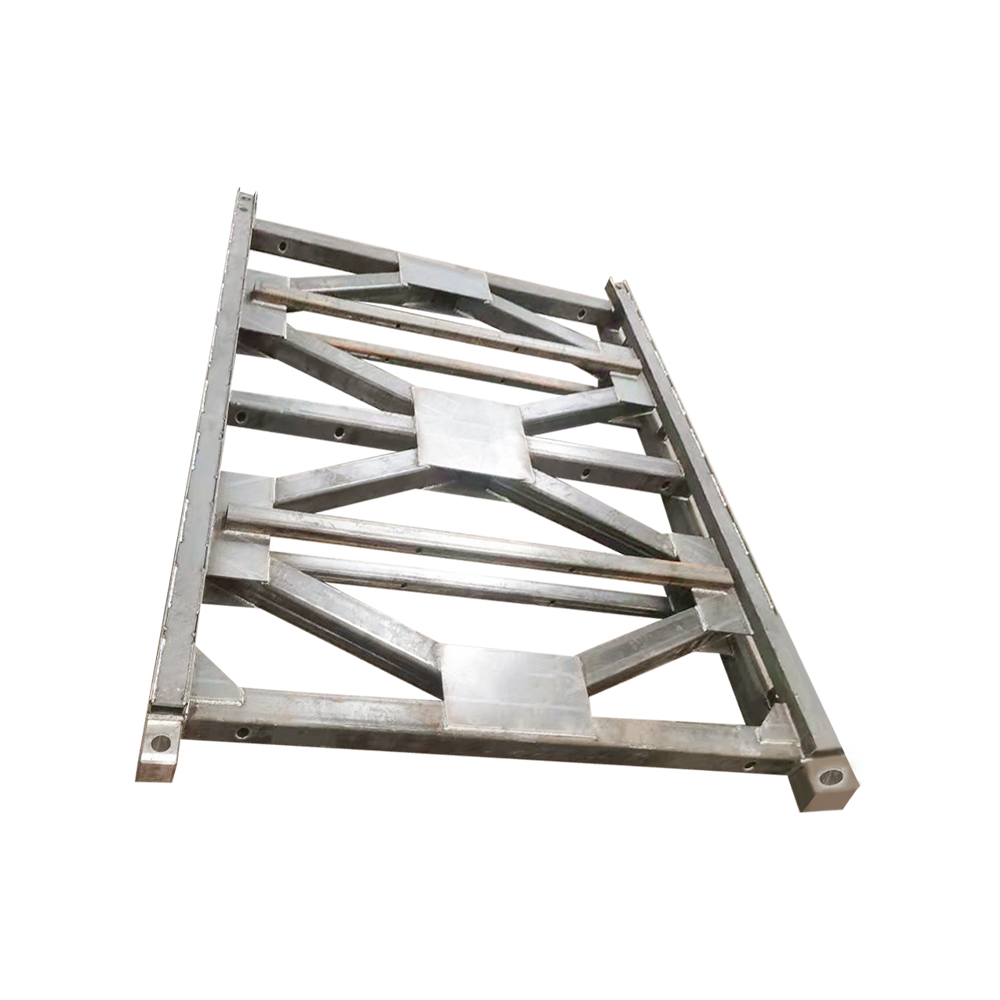

Kordeelementerne på Bailey-bropanelerne er lavet af dobbeltsektion 10# kanalstål, og de lodrette og diagonale elementer er lavet af 8# I-bjælker. Hele strukturen er svejset for at danne en "kryds"...
Se detaljerDe forstærkede Bailey-bropaneler har rektangulære rør til de lodrette og diagonale elementer, og kanalstålet er forstærket med udvendigt fastgjorte stålplader. Det overordnede strukturelle bøjningsmoment øges til 1593,2 KN.m, hvilket repræsenterer en 1,54-fold forbedring i ydeevne, og forskydningskraften øges til 384,6 KN, en 1,73-fold forbedring i ydeevne.
| Ydre dimensioner | 3163*2234*176mm |
| Center Afstand Dimensioner | 3048*2134mm |
| Materiale | Q355B |
